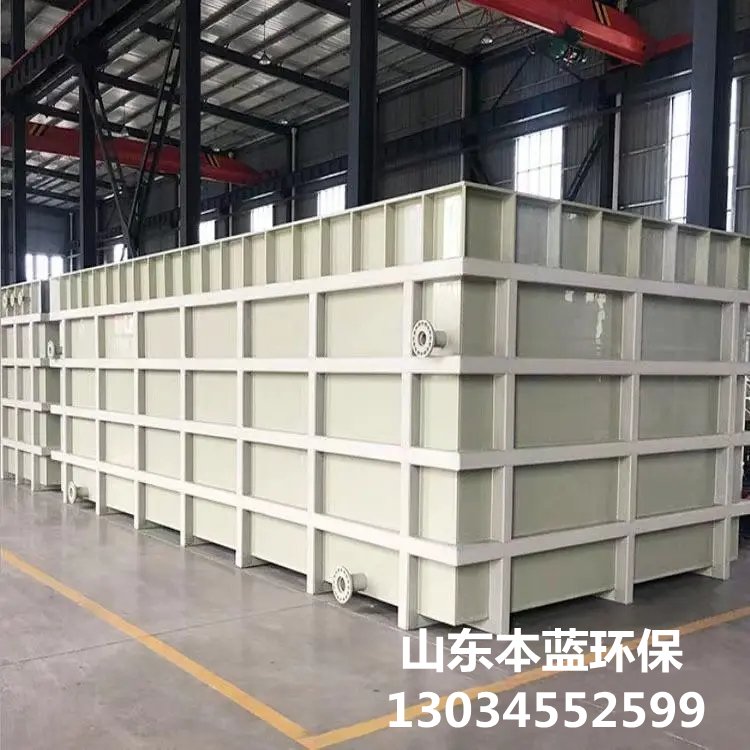

酸洗槽模具成型部分組裝要求



在工業生產中，酸洗槽模具的成型部分組裝至關重要，它直接關系到產品的質量和生產效率。以下是詳細的組裝要求：



 一、精度控制

1. 尺寸精度

    所有零部件的尺寸必須嚴格按照設計圖紙進行加工和檢驗。例如，模具型腔的長、寬、高公差應控制在±0.05mm以內，以確保酸洗槽成品尺寸符合標準。

    對于關鍵部位，如進出料口的尺寸和位置，更要保證高精度，誤差不得超過規定范圍的±0.03mm，否則會影響物料的流動和產品的脫模。

2. 形狀精度

    成型表面應光滑平整，粗糙度Ra值一般不超過1.6μm。這有助于減少產品表面的瑕疵，提高產品質量。

    各曲面的過渡要自然流暢，不得有尖銳的拐角或突變，以防止應力集中導致模具損壞或產品出現缺陷。



 二、配合間隙

1. 動定模配合

    動模與定模之間的配合間隙應根據塑料材料的流動性和收縮率來確定。一般情況下，對于常見的酸洗槽材料，間隙可控制在0.03  0.08mm之間。這樣既能保證塑料熔體順利填充型腔，又能防止溢料現象的發生。

    在分型面處，應確保緊密貼合，無明顯縫隙。可通過涂藍油或塞尺檢查等方法來檢測，若發現間隙過***，應及時調整或修復。

2. 滑塊與斜導柱配合

    滑塊與斜導柱的配合間隙一般為0.02  0.05mm。此間隙過小會導致滑動不暢，甚至卡死；間隙過***則會影響滑塊的定位精度，使產品產生飛邊或尺寸偏差。

    裝配時，需對滑塊和斜導柱進行精心研磨和調試，確保其運動平穩、準確。

 三、冷卻系統安裝

1. 冷卻通道布局

    冷卻通道應均勻分布在模具成型部分周圍，且距離型腔表面的距離適中。通常，冷卻通道中心距型腔表面的距離為冷卻通道直徑的1.5  2倍。

    合理規劃冷卻通道的走向，避免出現死角或短路現象。可采用串聯或并聯的方式，根據模具結構和冷卻需求靈活選擇。

2. 密封性能

    冷卻通道與外界的連接處必須保證******的密封性，防止冷卻液泄漏。可選用耐高溫、耐腐蝕的密封件，并在安裝前進行檢查和試驗。

    定期對冷卻系統進行維護和保養，清理冷卻通道內的污垢和雜質，確保冷卻效果******。



 四、***出機構裝配

1. ***針布置

    ***針的數量、位置和分布應根據酸洗槽的形狀和尺寸合理確定。一般來說，***針間距不應過***，以免在產品上留下明顯的***痕。

    對于***型或結構復雜的酸洗槽，可采用多種類型的***出元件組合使用，如***針、推板等，以確保***出力均勻，產品順利脫模。

2. ***出動作順暢性

    ***出機構在運動過程中應無卡滯現象，***出和復位動作要可靠。可在裝配后進行手動試模，檢查***出是否順暢，并對***針長度、彈簧彈力等進行調整。

    設置合理的限位裝置，防止***出過度或不足，保證產品和模具的安全。



總之，酸洗槽模具成型部分的組裝是一項精細而關鍵的工作，只有嚴格遵循上述各項要求，才能制造出高質量、高性能的酸洗槽模具，滿足工業生產的需求。
